三腳船型開關接線和內部結構圖

分類:技術資料瀏覽:113836發布時間:2021-03-26 09:27:09

三腳兩檔船型如何接線

穎鑫電子帶大家先看下開關的三個接線腳的作用

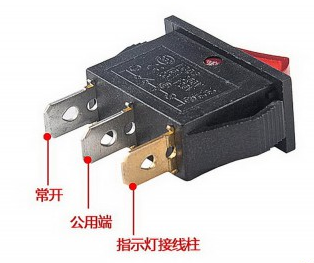

從下圖可以看出,靠外的銀色接線腳是常開,中間是公用端,金色針腳是和指示燈接線。

三腳船型開關接線和內部結構圖

三個腳是一火、一零、一控制,用萬用表電阻檔測量一下,穎鑫電子開關動作時兩個腳的電阻為零的是控制腳和火線腳,開關沒有動作時有一定電阻的是火線和零線腳,電阻無限大的是零線腳和控制腳。船型開關也稱波形開關,其結構與鈕子開關相同,只是把鈕柄換成船型。

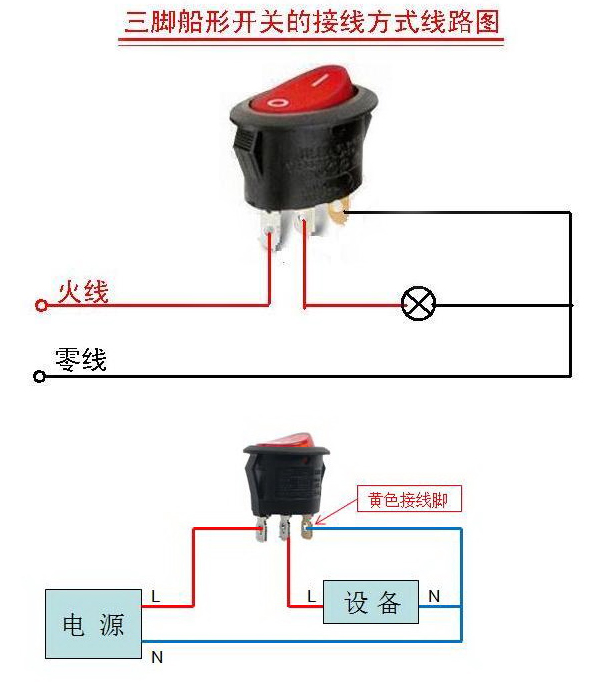

一個是零線,標記是N。一個是來燈火線,一般標記為L。一個是去燈的火線。

來的火線接開關的L,來的零線接N。燈的兩條線,一個接船型開關的另一空腳,一條線接零線N。不是常開常閉開關,它內部只有一組開關通斷,其中邊上一個是燈引線,接另一電源的,接法是,兩頭接220伏,中間要控制的負載。

三腳船型開關接線和內部結構圖

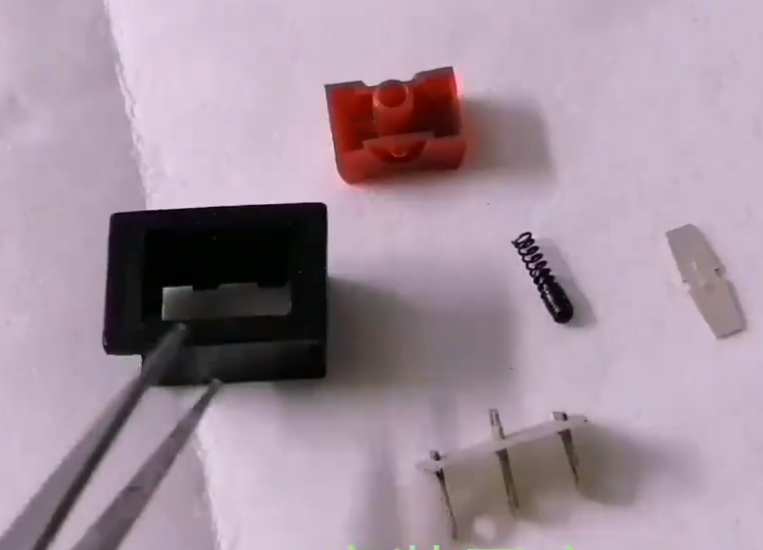

三腳船型開關內部結構

1、安裝固定塑料外殼;

2、三腳銅質鍍銀的膠底板;

3、黑色彈簧頂針;

4、紅色翹板塑料帽;

5、長方形鍍銀銅板;

三腳船型開關接線和內部結構圖

三腳船型開關內部工作原理動態圖

三腳船型開關接線和內部結構圖
