行程開關工作原理

行程開關是一種常用的小電流主令電器，它利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分斷控制電路，達到一定的控制目的。 行程開關按結構分為直動式、滾輪式、微動式和組合式等幾種。

行程開關工作的作用

行程開關是一種常用的小電流主令電器，它的主要作用是實現順序控制、定位控制和位置狀態的檢測。 具體來說，行程開關可以用于控制機械設備的行程及限位保護，當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。

行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。 換句話說，它是一種可以根據運動部件的行程位置而切換電路的電器，其作用原理與按鈕類似。

行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。

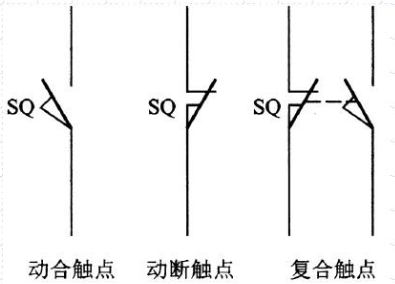

行程開關電路符號

行程開關的使用方法

行程開關，也叫限位開關，是一種可以根據運動部件的行程位置而切換電路的電器。它的工作原理與按鈕開關類似，不同之處在于，行程開關是需要外部機械碰撞控制。具體來說，我們看到實物展示，拆開開關外蓋，外蓋上有密封墊能防止油污進入，看到里面有四個觸點，一組常開，一組常閉。當外部機械撞擊搖臂里面開關動作，常開點閉合，常閉點斷開。在實際工作中，將行程開關安裝在預先安排的位置，當生產機械運動部件撞擊行程開關外面執行機構時，行程開關內部的觸點動作，實現電路的切換。

行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。行程開關可以安裝在相對靜止的物體（如固定架、門框等）上或者運動的物體（如行車、門等）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分斷或者斷開的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C構的動作。

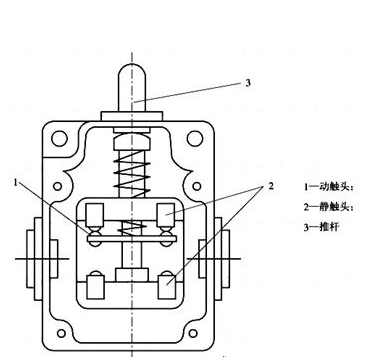

行程開關的結構圖
