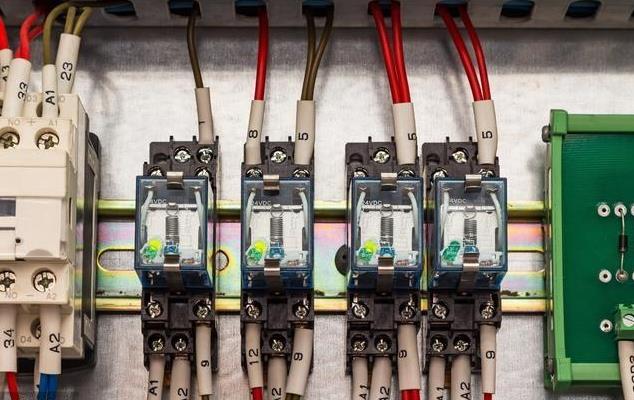

中間繼電器，英文是：intermediate relay，主要用于控制回路當中，它可以增加觸點的數量及容量，并且還可以完成如：互鎖電路、常開轉常閉等控制回路常用的功能。

因?yàn)橹虚g繼電器是沒有主觸頭的，也沒有滅弧室，所以它帶載能力很差。不能用在主回路內，只有當主回路電流小于5A時，中間繼電器才可以代替接觸器。中間繼電器的所有觸頭都是輔助觸頭，并且它的數量比較多。

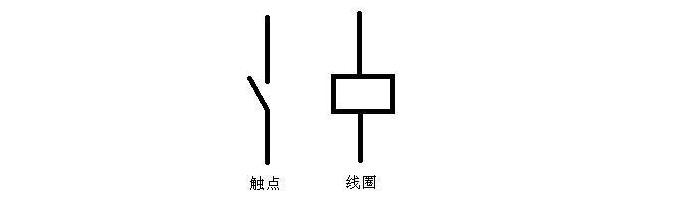

國標對中間繼電器的定義是K，在老國標里是KA，所以在圖中無論是K還是KA都是指中間繼電器。其在原理圖上一般為：

中間繼電器一般有以下參數：

1.動作電壓：這里指中間繼電器的線圈電壓最小不大于70%額定電壓就可以動作。

2.返回電壓：這里是指中間繼電器的線圈電壓在不小于5%額定電壓就可以返回。

3.動作時間：指中間繼電器線圈在額定電壓下的動作時間不大于0.02S。

4.返回時間：在額定電壓下返回時間不大于0.02S

5.電氣壽命：中間繼電器在正常負荷下，繼電器線圈吸合次數不低于1萬次。

6.功率消耗：直流中間繼電器一般不大于4W，而交流的中間繼電器的功率一般不大于5VA。

7.觸點容量：觸頭一般允許長期接通5A電流，這也是為什么負載電流小于5A時，中間繼電器可以用作接觸器使用。

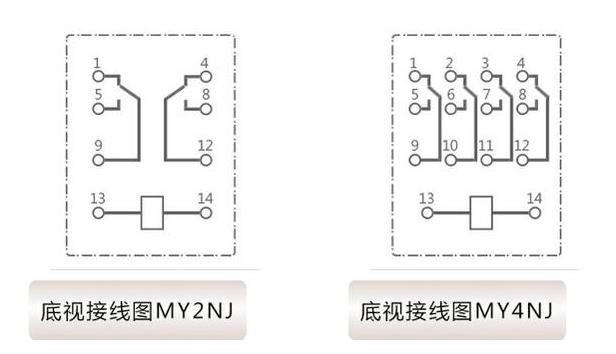

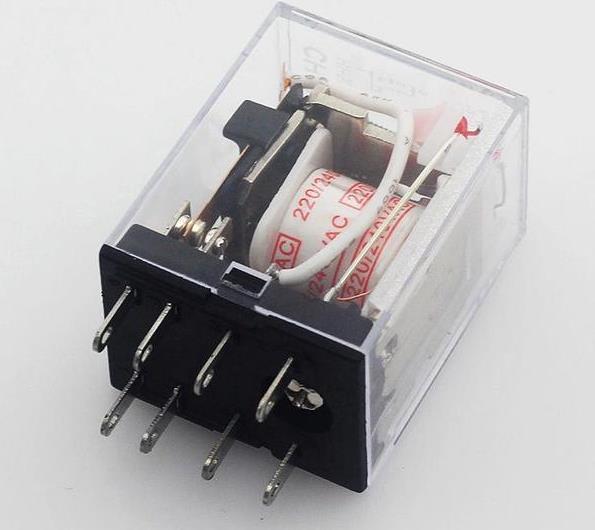

中間繼電器一般有2對觸點的和4對觸點的，以下為中間繼電器的接線圖：

首先先說2對觸點的中間繼電器：

其13-14為線圈，使用中間繼電器時需注意其電壓等級與電源需一致。

再來看輔助觸點這一側，9與12為公共端。

那么9與5是一對常開觸點，而9與1是一對常閉觸點。

12與8是一對常開觸點，而12與4是一對常閉觸點。

而4對觸點的中間繼電器與2對觸點的基本一致，除了多出來2對點：

13-14為線圈，9、10、11、12為公共端。

9與5是一對常開的觸點，而9與1是一對常閉觸點。

10與6是一對常開觸點，而10與2是一對常閉觸點。

11與7是一對常開觸點，而11與3是一對常閉觸點。

12與8是一對常開觸點，而12與4是一對常閉觸點。
