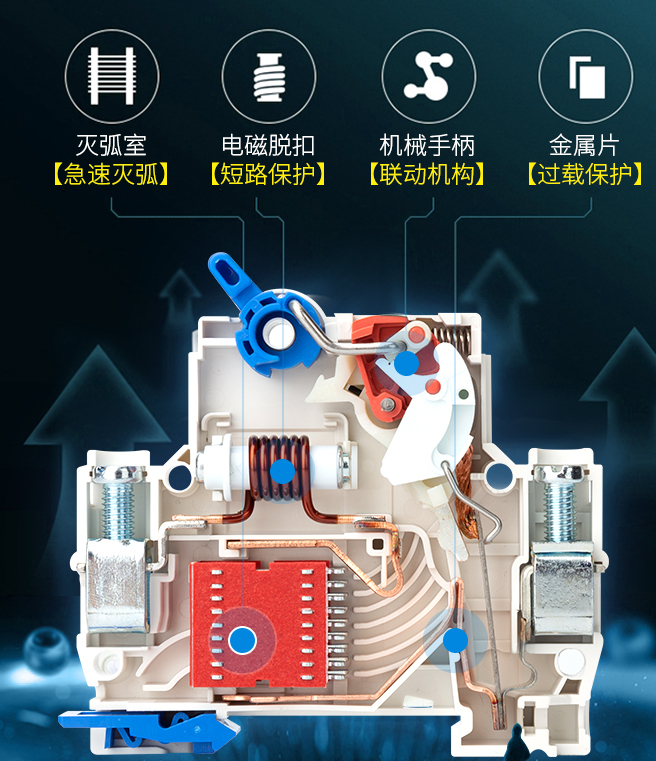

空空氣開關，又稱空空氣斷路器，是一種斷路器。每當電路中的電流超過額定電流時，該開關就會自動打開。空氣體開關是低壓配電網(wǎng)和電氣傳動系統(tǒng)中非常重要的電器，集控制和各種保護功能于一體。除了能夠接觸和斷開電路之外，它還可以保護電路或電氣設備免受短路、嚴重過載和電壓不足的影響，還可以偶爾用于啟動電機。

本文給我們帶來了一個詳細的空氣體開關的連接方法。

空氣體開關接線圖和接線模式 如果從大電流表到家里有三根電線，紅色和藍色的花有三種顏色，帶漏電保護的空氣體開關可用作主控開關(A0)，三個普通的空氣體開關分別控制家用燈(A1)，空音調(A2)和插座(A3)。從前面看，A0上方有兩個連接柱，右側刻有n符號，A0下方也有兩個連接柱，右側刻有n符號。A1、A2和A3相同，上面一個接線堆，下面一個接線堆。

如何將這些空氣體開關連接起來形成一個安全電路？

接線方法如下:從外面進來的三根電線是這樣區(qū)分的:紅火線(l)，藍零線(n)，花線是地線(E/PE/G/GND)。接地線通常是黃色和綠色的。如果你想安裝室內電路，室內電路的電線也應該相應地使用這三種顏色的電線。開關應安裝在前面，上端為進線，下端為出線。一般來說，接地線不會進入開關。

1.連接室內線路

(1)字母N標記在底部以連接中性線(藍色)，所有室內中性線在此連接。

(2)將照明電線(電燈)的火線連接到下面的A1。

(3)將插座線的火線連接到下部A2。

(4)在A3以下連接空線路調整的火線分流器。

2、接進戶線(外接進線)

(1)連接頂部的中性線(藍色)

(2)上部l保險絲(紅色)

注意:接地線不需要進入開關。
